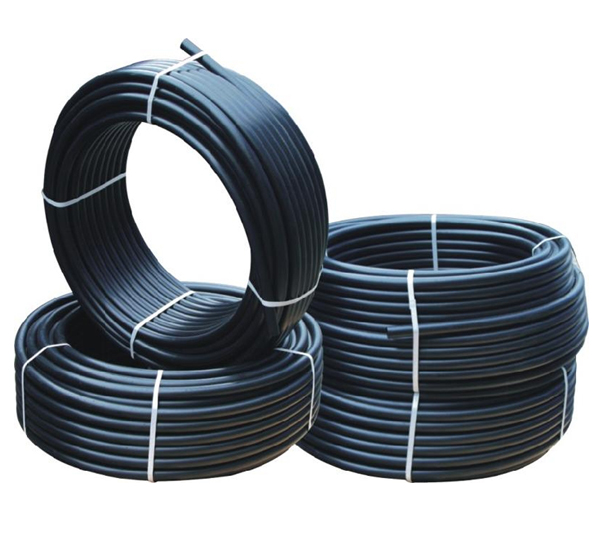

光纖穿線管
2018-11-10 13:10:16點擊：
技術領域
本產品涉及移動通信系統技術領域，特別涉及一種光纖穿線管。
光纖是光導纖維的簡寫，是一種由玻璃或塑料制成的纖維，可作為光傳導工具。在曰常生活中，由于光在光導纖維的傳導損耗比電在電線傳導的損耗低得多，光纖被用作長距離的信息傳遞。光纖通常被扎成束，外面有外殼保護。纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，它質地脆，易斷裂，因此需要外加一保護層。
建筑物中對光纖的布設，一把需要用光纖穿線管來保護光纖，通過光纖穿線管包裹光纖進行保護。但是在穿光纖的時候，特別是在穿過異形的光纖穿線管，比如直角彎管的時候，光纖容易在彎折處堵住，使得穿線比較困難。
本產品的目的在于提供一種光纖穿線管，其具有可對彎折對的光纖進行輔助穿線，從而防止光纖在彎折處堵住的優點。
本產品的上述技術目的是通過以下技術方案得以實現的：
一種光纖穿線管，包括彎折的管體，管體位于光纖移動方向前端的一側，其靠近彎折處的側壁上開設有通孔，通孔可供手指或穿線輔助工具伸入到管體內部，管體上設置有可將通孔封閉或打開的封閉件。
通過采用上述技術方案，在進行光纖穿線的時候，當光纖的端頭位于管體的彎折處時，打開封閉件，將手指或者穿線輔助工具穿過通孔，對光纖進行導向梳理，從而防止光纖在彎折處堵住。
本產品進一步設置為:通孔的圓周方向向外伸出有凸環，凸環的外部側壁上開設有外螺紋，封閉件為筒狀的蓋體，蓋體的內部設置有與外螺紋相配合的內螺紋。
通過采用上述技術方案，通過蓋體旋在凸環上，從而將通孔封閉，防止塵土等進入到光纖穿線管的內部，對光纖造成影響。
本產品進一步設置為:蓋體的內部伸出有將通孔封閉的凸塊。
通過采用上述技術方案，通過凸塊將通孔封閉，進一步增加光纖穿線管的密封性。
本產品進一步設置為:封閉件為一端鉸接在管體上的圓弧狀的蓋板，蓋板的另一端為自由端，蓋板繞著鉸接處向通孔方向轉動從而將通孔封閉，蓋板的自由端設置有將蓋板固定在管體上的固定組件。
通過采用上述技術方案，通過將該蓋板向通孔的方向轉動，從而通過蓋板將通孔遮擋，使通孔封閉，防止塵土等進入到光纖穿線管的內部，對光纖造成影響。
本產品進一步設置為：固定組件包括螺栓螺母組件，螺栓螺母組件與蓋板的自由端鉸接，管體相對蓋板鉸接的一側伸出有開口，u型開口的寬度大于螺栓的直徑且小于螺母的最小外周寬度。
通過采用上述技術方案，通過將螺栓螺母組件轉動，卡入到U型開口的開口內部，轉動螺母，從而將蓋板固定在管體上。
本產品進一步設置為:U型開口的兩邊向遠離蓋板的一側彎折形成卡緊部。
通過采用上述技術方案，通過卡緊部將螺母阻擋，從而防止螺栓螺母組件與U型開口脫離。
本產品進一步設置為:蓋板內部側壁上伸出有將通孔封閉的凸起。
通過采用上述技術方案，通過凸起將通孔封閉，進一步增加光纖穿線管的密封性
本產品進一步設置為:管體的彎折處呈圓弧狀。
通過采用上述技術方案，管體的彎折處呈圓弧狀，當光纖經過彎折處時，圓弧狀的拐角可以其到一定的導向作用，使其沿著圓弧角進行方向的改變。
1、通過在彎折處開設通孔，從而方便安裝人員對光纖穿線管內的光纖進行輔助穿線，使其可以沿著彎折處進行轉向，防止光纖在彎折處堵住；
2、通過封閉組件將通孔封閉，可以防止外界的雜塵進入到光纖穿線管內，對光纖穿線管內的光纖造成影響，影響光纖的傳導效果。
本產品涉及移動通信系統技術領域，特別涉及一種光纖穿線管。
背景技術
光纖是光導纖維的簡寫，是一種由玻璃或塑料制成的纖維，可作為光傳導工具。在曰常生活中，由于光在光導纖維的傳導損耗比電在電線傳導的損耗低得多，光纖被用作長距離的信息傳遞。光纖通常被扎成束，外面有外殼保護。纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，它質地脆，易斷裂，因此需要外加一保護層。
建筑物中對光纖的布設，一把需要用光纖穿線管來保護光纖，通過光纖穿線管包裹光纖進行保護。但是在穿光纖的時候，特別是在穿過異形的光纖穿線管，比如直角彎管的時候，光纖容易在彎折處堵住，使得穿線比較困難。
產品介紹
本產品的目的在于提供一種光纖穿線管，其具有可對彎折對的光纖進行輔助穿線，從而防止光纖在彎折處堵住的優點。
本產品的上述技術目的是通過以下技術方案得以實現的：
一種光纖穿線管，包括彎折的管體，管體位于光纖移動方向前端的一側，其靠近彎折處的側壁上開設有通孔，通孔可供手指或穿線輔助工具伸入到管體內部，管體上設置有可將通孔封閉或打開的封閉件。
通過采用上述技術方案，在進行光纖穿線的時候，當光纖的端頭位于管體的彎折處時，打開封閉件，將手指或者穿線輔助工具穿過通孔，對光纖進行導向梳理，從而防止光纖在彎折處堵住。
本產品進一步設置為:通孔的圓周方向向外伸出有凸環，凸環的外部側壁上開設有外螺紋，封閉件為筒狀的蓋體，蓋體的內部設置有與外螺紋相配合的內螺紋。
通過采用上述技術方案，通過蓋體旋在凸環上，從而將通孔封閉，防止塵土等進入到光纖穿線管的內部，對光纖造成影響。
本產品進一步設置為:蓋體的內部伸出有將通孔封閉的凸塊。
通過采用上述技術方案，通過凸塊將通孔封閉，進一步增加光纖穿線管的密封性。
本產品進一步設置為:封閉件為一端鉸接在管體上的圓弧狀的蓋板，蓋板的另一端為自由端，蓋板繞著鉸接處向通孔方向轉動從而將通孔封閉，蓋板的自由端設置有將蓋板固定在管體上的固定組件。
通過采用上述技術方案，通過將該蓋板向通孔的方向轉動，從而通過蓋板將通孔遮擋，使通孔封閉，防止塵土等進入到光纖穿線管的內部，對光纖造成影響。
本產品進一步設置為：固定組件包括螺栓螺母組件，螺栓螺母組件與蓋板的自由端鉸接，管體相對蓋板鉸接的一側伸出有開口，u型開口的寬度大于螺栓的直徑且小于螺母的最小外周寬度。
通過采用上述技術方案，通過將螺栓螺母組件轉動，卡入到U型開口的開口內部，轉動螺母，從而將蓋板固定在管體上。
本產品進一步設置為:U型開口的兩邊向遠離蓋板的一側彎折形成卡緊部。
通過采用上述技術方案，通過卡緊部將螺母阻擋，從而防止螺栓螺母組件與U型開口脫離。
本產品進一步設置為:蓋板內部側壁上伸出有將通孔封閉的凸起。
通過采用上述技術方案，通過凸起將通孔封閉，進一步增加光纖穿線管的密封性
本產品進一步設置為:管體的彎折處呈圓弧狀。
通過采用上述技術方案，管體的彎折處呈圓弧狀，當光纖經過彎折處時，圓弧狀的拐角可以其到一定的導向作用，使其沿著圓弧角進行方向的改變。
1、通過在彎折處開設通孔，從而方便安裝人員對光纖穿線管內的光纖進行輔助穿線，使其可以沿著彎折處進行轉向，防止光纖在彎折處堵住；
2、通過封閉組件將通孔封閉，可以防止外界的雜塵進入到光纖穿線管內，對光纖穿線管內的光纖造成影響，影響光纖的傳導效果。
